Leapfrog三维隐式建模在巴西东南部Paraná盆地Irati页岩二氧化碳地质封存评估中的应用

摘要

2016年的《巴黎协定》为减少二氧化碳(CO2)排放制定了全球范围内宏伟目标,要求快速和广泛地开发低碳技术,其中最有效的技术是二氧化碳地质封存。在用于CO2储存的深层地质构造中,页岩层的相关应用是一个新兴课题,因为页岩层广泛发育而且具有很高有机含量,有利于CO2保留。但是碳封存评估的挑战之一是储层位置是否具备充分的地质条件CO2的估算本次研究通过巴西东南部的油气探井中的信息评估了Paraná盆地Irati页岩的CO2地质封存能力其中大多数固定的碳排放工厂都位于该地区。三维隐式建模技术不单单应用于早期目的地层的体积计算,也应用于后期的选址开发阶段,生成目标层位相应的厚度、深度、构造和含水层系统等三维模型此次研究根据地质组成和空间连续性,将Irati地层中的石灰岩、页岩和黑色页岩划分为六个组其中,E组的黑色页岩用于CO2地质封存,CO2理论容量为18.5亿吨。此地区实现碳中和的潜力是大的,不仅其容纳量大于当地产CO2总量当地政府也支持在该地区植入新CCS项目。

研究背景

根据国际能源机构(IEA 2019)的统计,在CO2产生量和排放量增长的情况下,2018年全球CO2排放量达到331亿吨的历史记录,而巴西是近年来CO2排放量最大的20个国家之一。根据巴西能源部门CO2排放量的报告Azevedo等人的统计2018年),巴西的CO2总排放量从1990年的1.73亿吨增加到2018年的3.8亿吨。巴西为抑制CO2的排放加剧还制定了减少温室气体排放的目标,根据2005年的排放量,2025年需减少37%,到2030年需减少43%,这在其国家自主贡献(NDC)中有所说明

注:国家自主贡献 Nationally Determined Contribution指根据《联合国气候变化框架公约》缔约方会议相关决定,提出的各国应对气候变化的强化行动和措施。

对于巴黎协定这一全球性的决定,各国被要求快速和广泛地发展低碳技术,其中最重要的是碳捕获和封存技术CCS在巴西,CCS技术由于能源领域相关公司的重视,以及国家积极响应全球趋势,其技术水平正在跻身于世界前列

深层地质岩体封存CO2存的有效替代方案,但其岩层必须允许大量 CO2 注入并且气体长时间滞留在岩体中(Bachu, 2000Miocic 等人,2016)。通常枯竭的油气田,盐水层,深盐地层(盐洞和废弃的矿山),煤层,玄武岩和黑色页岩层作为 CO2 封存的储层(IPCC 2005; Orr 2009)。其中,使用页岩层作为CO2储层一直是热点课题,因为页岩层广泛分布且具有很高有机和粘土矿物含量,有利于CO2长期吸附和保留。此外,页岩层可能含有非常规油气资源(页岩气和页岩油),随着CO2注入驱替可以同时生产油气,这使得在经济上一箭双雕 Godec 等人,2013b)。页岩气是一种在全球分布相当广泛的资源,其开发过程可以巩固CO2封存,从而作为减少碳排放的可行方案

本文旨在介绍如何建立Paraná盆地中Irati地层的三维地质模型,盆地中预先选定的可封存CO2的面积超过185000平方公里1),位于巴西东南部São Paulo州。三维隐式地质建模已在采矿业广泛地应15年以上(Cowan et al. 2002; Cowan et al. 2003; Birch 2014; Jessell et al. 2014) 它在地球科学的其他领域的应用处于长阶段近些年三维隐式地质建模的例子,铁矿床,如南非的Sishen矿(Stoch等人,2018贱金属矿床,如瑞典法伦(Kampmann等人,2016 金矿床,如纳米比亚Vollgger等人,2015)和地热储层(Alcaraz等人,2015的实例三维隐式建模可以对常规地质数据进行可视化分析、可视化分组和可视化空间趋势预判,以及的几何形状,构造,地球化学或任何其他参数进行可视化分析统计。石油和天然气领域的三维隐式建模例可以在Qadri等人(2019),Ali 等人(2020)和 Islam等人(2021的研究中看到,但CO2封存为重点的三维地质建模实例稀缺。此次Paraná盆地CO2地质封存为重点的评价与研究包括对圣特雷津哈煤田的研究(Weniger等人,2010)和关于盐水层的研究(Ketzer等人,2009; Lima等人,2011; Rockett等人,2011; Machado等人,2013; Dalla Vecchia等人,2020)。Paraná盆地的三维地质模型其意义在于可以评估在巴西东南部实施CCS技术的可行性,从而帮助减少这个地区CO2排放(Rockett等人,2011; Machado等人,2013; Ketzer等人,2016)。这项研究最终认为Irati地层的黑色页岩可以吸附大量CO2,与该地区生产活动中排放CO2数量相同。

正文

地质概况

Paraná盆地的沉积、构造格局

Paraná盆地一个超过1000000平方公里的广阔沉积区,巴西南部发育有从奥陶纪晚期到白垩纪的地层,包括六个超序序列: Rio Ivaí, Paraná, Gondwana I, Gondwana II, Gondwana III, BauruRio Ivaí序包括上部的Garças砂岩,Iapó沉积岩,Vila Maria页岩和粉砂岩(Milani等人,1998)。Paraná序包括陆相Furnas砂岩和海相Ponta Grossa页岩(Milani等人,1998)。

Gondwana I由一个基底式的超层序序列组成,其中包括Itararé地层Guatá地层的冰川沉积物, Bonito砂岩和煤层,以及Palermo粉砂岩和页岩。从下至上发育一个海退序列,是由沥青页岩和石灰岩床为主的Irati地层其伴生的蒸发岩层、Serra Alta页岩、Teresina海洋沉积物和Rio do Rasto红色岩层共同构成的的Passa Dois地层(Milani等人, 1998; MilaniThomaz Filho, 2000)其次,Paraná盆地北部的Pirambóia地层主要数百米厚侵入Rio do Rasto盆地的残余陆相层序序列(Milani andThomaz Filho, 2000)

Gondwana II层序序列的沉积物是仅位于Paraná盆地最南端部分,粉砂岩和砂岩为,夹杂着Santa Maria的红色页岩 (Milani 等人,1998)Botucatu地层的石英砂岩形成Gondwana III层序序列下部部分,而上部由一个厚达2000厚度的火成岩层序组成,称为Serra Geral地层作为岩床和岩墙的侵入(Milani 等人,1998)Bauru层序序列由砾岩沉积物组成,具有一些与CaiuáBauru地层相对应的泥-砾沉积物(Milani等人,1998)。

Paraná盆地是一个位于陆架内部的克拉通盆地, 沿南北延伸,中心位于巴西中西部,其中沉积厚度超过 7000 米。最突出的盆地构造特征是Goiania, Alto Parnaiba, Ponta Grossa,Rio Grande区域西北向隆起构造,以及许多伴生断层,它们呈三个主要方向展:以北西-南东向为主,以北东-南西向东西向为辅(Zalán等人,1990)。此地的断层通常在北西-南东方向比北东-南西向宽,是挤压和侵入性地质事件的首选运移通道,并被辉绿岩填充,这也反映了基岩发育薄弱地区(Zalán等人,1990)。这些沿北东向延伸的断块构造以断层和断层带为分隔特征,具有走滑断层的特征,花状构造,雁列式逆断层和褶皱为主(Zalán 等人,1990)

根据São Paulo水文地质图(DAEE/IG/IPT/CPRM 2005所示,研究区中发育三个主要的地下水系统:1Bauru含水层BauruCaiuá地下水系统Silva等人2005年),2Serra Geral含水层Serra断裂Geral地下水系统Gastmans等人,2016年)和3BotucatuPiramboia地层中Guarani含水层Gilboa等人1976; Araújo等人 1999)。

Paraná盆地的油气资源

探索Paraná盆地油潜能的兴趣始于19世纪后期,在São Paulo靠近石油地表露头附近钻探了第一批浅层探井(井深小于1000 m)。1953年至1979年间,巴西国家石油公司钻探了60口勘探井,最终在Santa Catarina州发现了四个具有亚商业潜能的油藏Morelatto, 2017)。在20世纪80年代,例如1979年和1983年之间,英国石油公司和保利佩特罗公司钻探了30口勘探井,并在位于圣保罗州西部的Irati地层发现了具有亚商业潜能的Cuiabá Paulista的天然气田 (Morelatto, 2017)。在图1和随后的图中,Cuiabá Paulista亚商业天然气成藏仅由3-CB-3-SP示,但在此位置,还存在彼此相距较远的2-CB-1-SP2-CB-1DA-SP3-CB-2-SP3-CB-4-SP井。这些井之间的距离约为3公里。由于图幅比例的问题,这些井的位置在图幅中被省略,避免了视觉重叠对数据的干扰

1986年至1998年间,巴西国家石油公司通过收购重新夺回Paraná盆地的勘探活动权力,通过新的地震数据和七口勘探井的钻探,找到了Barra Bonita气田,一个位于Itararé地层中层状砂岩构造高处的气田(Campos1998)(图 1)。自1972年以来,巴西国家石油公司在ParanáSão Mateus do Sul经营着一个油页岩油藏(图1)。Irati地层中富含石油的页岩在岩性录中呈现出两层,下层沥青的含油量为9.1%,平均厚度约为4.5米,上6.4%,平均厚度约为9(Padula, 1969; Milani2007)。目前,随着PetróleoGás Natural e Biocombustíveis ANP)的成立,已经进行了新的油气勘探井,并且该区域已被纳入Paraná盆地的招标轮次(Morelatto, 2017)。

Irati地层

Irati地层Passa Dois最底层的地层,几乎发育盆地中每个地区,厚度在40米左右变化,最大厚度为70米(Holz等人,2010)。Irati地层的露头主要在盆地的东部边界(图2)以及位于盆地的南北两端。其与下部的Palermo砂岩和泥岩以深色泥岩的出现为分界标志(Holz等人 2010)。Irati地层顶部的上覆地层主要为Serra Alta页岩,以及Teresina砂岩和粉砂岩。由于Serra Gera岩浆作用,大量的岩床和岩脉Irati地层进行了切割

Irati地层包括富含有机质的页岩,灰岩,白云岩、粉砂岩和泥岩。它们分布不规则,横向连续性较好,随着整个盆地的地层厚度变化而变化Padula, 1968)。Irati地层由部分岩性组成,浅海粉砂岩和页岩,沥青黑色页岩与白云岩作为分隔(BarbosaGomes 1958)。基于在Paraná州东部的不同地点已发现的地层地球化学特征,Irati地层可分为七至八个似的化学地层学单元,(从下到上为A H单元)(Alferes等人 2011; Euzébio等人2016; Reis等人 2018; Martins等人 2020)

数据库

该数据库由ANP201912月提供的油气勘探井数据组成。这些油气19502000年由巴西国家石油公司运营。初始将每口井的文本文件格式(.txt)转换为Excel格式(.xlsx),生成钻孔格式数据库,其中包括井口坐标钻井深度、岩性录井层和碳氢标志化合物资料的电子表格。每口井的伽马,电阻率,密度,中子和声波常规线缆测井也可以读取Paraná盆地123口井进行筛选,产生了32口研究区域中的井(图 1)。这些井中,有地层数据,29口井有一些岩性数据,15口井有一些地化数据几乎所有的钻井都是直。然后,将逗号分隔数据(.csv)文件加载到Leapfrog®中用于执行三维地质建模的地热模块®Leapfrog软件使用径向基函数 (RBF) 通过隐式建模方法 建立三维地质模型Cowan, 2003,然后,根据GTOPO30数据生成区域地形面(https://earthexplorer.usgs.gov/)。地表露头地质数据(岩性和构造--来自Companhia de Pesquisa de Recursos Minerais CPRM)(Lopes et al. 2004)和区域地质构造--来自Zalán等人(1990),在QGIS Desktop软件中处理过后,导入到 Leapfrog® 软件

研究区的Irati地层

在研究区域,Irati地层的露头仅限于东南部(图2),所以地层内部的分主要来自井数据。该地区的所有井都钻透Irati地层底界,除了非常浅的1-QT-1-PR井和1-TI-1-SP井。这些井中的TeresinaPalermo地层之间辉绿岩岩脉作为分隔(图3)。在研究区域,这8口井(1-J-1-PR1-MA-1-SP1-PA-1-SP1-SA-1-SP2-AA-1-SP2-AP-1-PR2-RI-1-PR2-TB-1-SP)存在一些准确的指示,5口井存在天然气指示(2-CB-1-SP2-CB-1DA-SP3-CB-2-SP3-CB-3-SP3-CB-4-SP),以及4口井呈沥青指示(1-AB-1-SP1-GU-4-SP2-PN-1-SP2-PP-1-SP)。这些井均穿Irati地层(图2)

岩性数据的三维解释以及一些有机质含量(TOC数据使对Irati地层进行内部岩层细分成为了可能(Euzébio等人,2016; Reis 等人,2018; Martins等人,2020)。由于TOC分析样品的不确定性 ABC岩层作精细划分,因此称为单个A / B / C页岩(图3)。因此,在这项研究中,为适应文献中现有的岩层划分(Reis等人,2018),有六个单元是未被正式命名的,从上到下为A / B / C页岩,D石灰岩,E黑色页岩,F页岩和H黑色页岩(图3)。为解释这些岩层将厚度小于一米的井段并入厚度较大的相邻上下井段。因此,泥质岩层也可能含有厚度薄和不连续的灰岩;灰岩岩层也可以含有一些薄的页岩层。A/ B / C岩层是具有局部碳酸盐岩层的页岩。A/B/C 岩层厚度变化很大,从该区域中部的30米到东部的3均有发育DG岩层在横向上连续性较好,且发生在整个东西向剖面(图3)沿研究区域超过300公里。D岩层灰岩组成,局部发育白云石和少量的钙黄石,井中的厚度在1m16m之间变化。E黑色页岩岩层的厚度从220米不等。E F 岩层在东部与辉绿岩岩床交织在一起。F岩层由页岩组成,整个 东西向厚度变化很大。G岩层由灰和白云组成,厚度从2m11m不等。最上面的H岩层是一个黑色页岩层,仅出现在该地区的西部。此次研究中使用并呈现在文献中(Reis等人,2018)的Irat地层细分与露头中看到的岩层划分(图4)并不完全等同。

选择 CO2 存位置的初始标准

CO2 固定和一些法律方面因素

研究区(图1)已经考虑了一些标准来选择CO2的储层位置,首先是目标层位发生CO2吸附固定的概率,其次是距离CO2排放量较多的工业区近其中包括土地利用和林业(LULUCF)部门,后者是巴西CO2的主要净排放者,排放量最高的部门是能源部门São Paulo州是能源领域CO2排放量最高的州,有巴西最大的热电电厂。2018年,巴西能源部门总共排放了38000万吨二氧化碳,21%来自São Paulo州(数据来自SEEG 2020)。巴西Paraná州还有一个高功率的热电设备。尽管该州没有石油和天然气生产活动,但是2019Paraná州法律第19.878条依然禁止通过液压水力压裂生产非常规天然气(Ramos et al. 2020)。所以,Paraná州的Barra Bonita是一个没有投入压裂生产的传统气田。有关Paraná盆地页岩气生产的法律在Lenhard等人(2018)和Ramos等人(2020之间进行了深入地讨论,但São Paulo州和整个巴西没有对CCS相关活动进行具体立法。因此,本研究优先考虑São Paulo州境内的地区,主要是因为甘蔗乙醇厂相关的生物能源行业高度集中在该地区,并且没有CCS相关的法律限制da Silva等人 2018)。

区域地质方面

Paraná盆地在构造上与一个超过10000公里长的陆缘边界有关,起源于冈瓦纳古大陆解体以及非洲和南美板块的分离(MilaniThomaz Filho2000。它的产生与挤压运动没有关系,按照IEA-GHG2009)的标准处于构造稳定的有利位置,所以Paraná盆地可以用于二氧化碳储存。

巴西东南部的Paraná盆地地震活动频率较低,因为它位于典型的大陆板块内部区域。根据Berrocal et al.1996São Paulo大学USP的公报http://moho.iag.usp.br/eq/bulletin)的研究成果,在过去的220年中该研究地区只发生过五次级高于5.0的地震其中两次是6.36.8。这种情况表明了该地区是CO2有利的区域储层发育区,遵循IEA-GHG2009标准

深度、厚度和到地下含水层的距离

为了评估地下深度、厚度和到地下水含水层的距离(IEA-GHG 2009),三维模型是在Leapfrog软件中使用的岩性数据构建的。这些模型是使用软件中的岩脉工具生成的。对于Irati地层的深度(图5),选择地层正上方的所有层段,然后生成模型。对于Irati地层厚度模型(图6对地层本身选定井中的相应厚度对于CO2储层到该区域含水层系统BauruSerra GeralGuarani的距离模型,其中最深的是Guarani含水层,因此使用从Irati地层顶部到BotucatuPiramboia地层底部的岩性区间(图7)。

Irati地层的深度由西向盆地的中心增加并且可以达到2800米以上(图5)。研究区域内的井中(图 6Irati地层厚度从22米到64米不等。在九口井中,Irati地层厚度显示出异常值,范围在94  265 米。数据库中相应的Irati地层中包括一些辉绿岩隔。对于这些异常值,将重新分数据。Irati地层顶部与Guarani含水层底部之间的距离西逐渐增加,São Paulo州以东1400多米外Mato Grosso do Sul南部可达1400米以上(图7)。

三维地质和构造建模

三维地质构造模型

三维地质隐式建模最初是在研究区范围内建立,使用先前解释的伽马测井数据,包括研究区域内的地层和岩床的数据(图 2)。模型中考虑了以下12个地质单元,从底部到顶部的地层:Paraná 组, Itararé组, Rio Bonito组, Palermo 组,Irati 组,Serra Alta 组,Teresina 组, Rio do Rasto 组,Piramboia 组, Botucatu 组, Serra Geral 组,和Bauru组。来自Corumbataí组的数据被归入Teresina地层数据中。在建模过程中,CPRM地质图中的地层接触关系与研究区东部地区的井资料同时使用,其中断裂因素先不考虑(Lopes等人,2004)。单独选择的每一口井中相应的岩层井段,并通过Deposit type工具生成各地层之间的接触面。制作接触面的工具的详细操作说明可在Seequent网站上找到(https://help.leapfrog3d.com/Geothermal/)。为避免先验主义或主观解释,岩性模型将完全基于井数据,不使用趋势分析或其软件技巧。这种方法也有助于识别地层序中可能的突变,可指示断层位移。

构造模型是根据面断层轨迹生成的,这些轨迹已转换为断层面(假设所有断层都呈垂直倾角)。这一假设基于延伸法则,即随着Paraná盆地的演,陡峭的正断层处于发育的主导地位。为避免CO2的泄露,分析地点会初步选择构造平缓、断层发育较的地方。地接触的面首先从地层的各个接触点产生,然后在断层系统被激活后形成断层块。由于断层数量巨大,所以常常采用经验方法分析位移情况。目标是找到可能存储CO2的位置,最终的构造模型生成了七个断层块(图8),包括了断层:1Guaxupé断层, 近北东方向,2东西 方向的 Mogi 断层3São Jerônimo断层,近似北西方向,4) Santo AnastácioGuapiara断层都是北西方向,6北东方向受前两个断层影响的局部断层。

4断块发现了一个构造-地层圈闭,那里有一个构造高点,Irati地层的岩石与上述以泥岩为主的Serra AltaTeresina地层接触(图910,并且4号断区的范围内,没有任何其他断4号断块的Irati地层面积刚刚超过1,800平方公里,平均厚度为38米,平均深度为2,640米,与Botucatu地层(Guarani含水层)底部的平均距离为920米。距Botucatu地层Guarani含水层)底部920米。这是一个安全距离,因为大于Davies et al.2012年)认为的588米,基于在MarcellusBarnettEagle Ford等其他产油区中进行的数千次压裂作业数据,该距离是水力压裂过程中裂缝传的最大值。紧贴Irati地层之上的是Serra Alta地层的页岩和泥岩,在这之上的泥岩与Teresina地层的细砂岩叠置分布(Holz等人,2010)。如果只考虑Serra Alta地层,层厚度约为65米。如果同时考虑Serra AltaTeresina地层,盖层厚度超过750米。

局部三维地质模型

4断块所在区域内有两口井:1-TI-1-SP2-TB-1-SP。考虑到以前定义的A/B/CH岩层(图12),和被1-TI-1-SP钻遇的辉绿岩(从2,854米到3,140米),在4断块内有一个可能的CO2储层地质根据航空磁测(Lopes等人,2004年)的图像,该岩脉被解释为近垂直倾角,而北偏西55度方向是该区域磁性线性构造的主要方向,也是辉绿岩侵入体的首选方向(Zalán等人,1990年)。因此,辉绿岩4断块一分为二可能的CO2储层的位置是在辉绿岩的东侧(图11)。因此,CO2储层北面以Mogi断层为界,东北面以Guapiara断层为界,西南面以辉绿岩为界,东南面以局部断层为界,面积约为1200平方公里。

二氧化碳储其它特征

孔隙度和渗透性

1显示了根据2-TB-1-SP测井数据计算的Irati地层各岩层的孔隙度(Ф)和渗透K)。从声波测井中得出的孔隙是基于一个方程式,该方程式来自RichardsonTassinari2019)。计算出的孔隙值,根据重新定义的页岩和石灰岩的方程,来预测各层的渗透率(RichardsonTassinari2019)

页岩A/B/CF的孔隙8.016.7%之间浮动,渗透率的范围从0.54275.11mD之间。而EH黑页岩的孔隙值为6.1-9.2%,渗透率值为0.088-1.383 mD。在DG石灰岩中,孔隙12.669.0%之间,而渗透率在0.56728.41mD之间。

地热梯度和温度

Gomes2009)提供了Irati地层的地热梯度数据,通过井底温度(BHT)方法(Carvalho and Vacquier 1977)计算出2-TB-1-SP井的地热梯度为20.4 oC/km,标准差为1.02CO2储层的地热梯度低于30 oC/kmIEA-GHG 2009; Miocic等人,2016)。在2640米深度和这个地温梯度的储层,其平均温度将达到53.8 oC,也符合≥35 oC的标准IEA-GHG 2009)。

储存容量估计和相应分类

在目前的CO2储存资源中,页岩层已被证明具有最大的潜力,特别是TOC含量高于2%的黑色页岩(Levine等人,2016)。2-TB-1-SP中的Irati地层页岩TOC数值0.520.5之间,2-TB-1-SP井中Irati地层页岩的TOC0.52%9.62%之间(表2)。虽然黑色页岩HTOC值(8.45%9.62%)高于黑色页岩E0.52%7.36%),但由于黑色页岩E厚度更大,因此在最后计算储存容量时要考虑这个岩层(表1和图3)。

页岩的DOE-NETL方程可用于估算CO2容纳量Levine等人, 2016),但

Azenkeng等人(2020)指出了关于页岩储层储存CO2估算容纳量的几个关键因素,控制富含有机的页岩中CO2储存的关键因素是基质孔隙、天然和诱导裂缝的数量Azenkeng等人,2020)。表3总结了用于计算4号断块内Irati地层E页岩岩层CO2容量的变量。2-TB1-SP井为E岩层计算出的6.1%孔隙(表1,同时包括了天然裂缝和孔隙。对Irati地层页岩储层的初步评估是相当保守的,虽然本研究认为水力压裂会产生裂缝,增加孔隙度,但在计算中只使用了原始孔隙度数据。假设静水压力梯度为10.7 kPa/m,根据20.4 oC/公里的地热梯度和2-TB-1-SP的平均深度2640米,计算出CO2的超临界密度为842.3公斤/立方米,地热梯度为20.4 oC/kmGomes2009),平均深度为2640 m

Weniger等人(2010年)在45℃下对Irati地层的页岩样品进行了CO2高压吸附等温线的实验。Langmuir吸附模型低压力条件下是一个极限模型,Weniger等人(2010)对Irati地层页岩样品应用了一个改良的Langmuir模型,其平均压力为15.81MpaWeniger等人(2010年)也认识到,TOC数据与CO2的吸附能力之间存在线性关系。识别出TOC数据与CO2的吸附能力之间的线性关系Nuttal等人(2005)和Godec等人(2013)分别对Kentucky页岩Marcellus页岩取得的结果一致。最终使用了Weniger等人(2010年)的相关方程,使用平均深度为2640 m10.7 kPa/m的压力梯度和3.2%的平均TOC计算了2-TB-1-SP井的CO2吸附量。

CO2储层的体积大小是直接从三维隐地质模型的黑色页岩岩层E块状模型中获得的(表3)。尽管参与计算的几乎所有的地质参数,如孔隙度、温度、厚度和TOC都来自于一口勘探井(2-TB-1-SP,岩层厚度的有效系数(Eh)也没有被应用,但体积数值同样具有相当高的可靠性。因为体积数值是由一个三维地质模型得出的,而该模型的构建还考虑了所有其31口井的数据,甚至地层接触关系和区域构造等因素

DOE NETL方程中的两个显著系数(EФ和E s)是根据Myshakin等人(2018年)的模拟得出的,该模拟是基于60CO2注入。此次计算采取的是P10概率中的最保守参数,EФ为0.15E s0.11,得到的结果为E岩层的CO2总容量达到18.5亿吨(表3)。与其他富含有机的页岩地层CO2容量进行比较,在肯塔基州的泥盆纪页岩中,有304米深和15米厚的页岩岩层CO2容量为27.7 GtMarcellus页岩中,估计深度超过915米的页岩岩层的总理论容量为171.2GtGodec等人,2013a)。

Bachu等人(2007)根据储存潜力的大小,提出了一个考虑到技术和经济方面的分类,分为四类:理论、有效、实用和匹配容量。本研究是对Irati页岩的初步评估,地层作为CO2储层的初步评估,主要考虑到地质方面,目的是为今后的数值模型研究提供基础。这里我们只确定了一个理论模型,因为只有一些参数能很好地确定,如密封性、深度、地热梯度、温度和到含水层的距离等,这些参数不会随着研究的进展而变化,但其他参数仍然需要重新确定。

讨论

选址

4汇总了本研究中用于确定潜在CO2储层位置和评估该储层的主要参数。关于地震活动性、褶皱带位置、地层复杂程度,以及对CO2储层位置来说的储层密封性等参数IEAGHG, 2009Smith等人,2011Miocic等人,2016),巴西东南部的Paraná盆地各方面都是首选。虽然在这项研究中,存在有关法律方面的限制,如Paraná州的立法禁止水力压裂,但还存在议题,如社会和环境问题(Ciotta等人,2020年)仍需在该地区解决。

三维隐建模比其基于面的方法更稳健,对构造和地质方面更好的表现力(Cowan等人,2003年;WellmannCaumon2018)。在研究区域范围内,利用建立Irati地层深度和厚度的地质模型以及评估地下水保护距离的隐式建模方法,所得到的Guarani含水层系统模型被证明是令人满意的,且模型结果生成快速,易于解释(图56,和7)。三维构造模型将研究区分为七个断块,并定义了一个构造高点(断层块4),为构造和地层圈闭解释提供了依据(图8910)。所选地点在地质方面有利于储存CO2,因为除了上Serra AltaTeresina地层的密封粉砂岩外,这些粉砂岩Irati地层的岩石横向分隔,也对可能的气体泄漏起到了横向阻隔作用。三维地质模型的生成仅基于井数据或区域地质和构造测绘数据,所以在现场施工中可能存在不可见的断层或其他构造。在未来的研究中,应将地震数据纳入该模型,以更好地详细说明构造框架。

地层潜力

考虑到CO2储层中心的黑色页岩岩层E,在半径75公里范围内有15个发电厂,总装机容量为562兆瓦。其中大部分发电厂(13个)是由生物质能提供的,主要是甘蔗渣,另外两个发电厂使用柴油燃料(ANEELSIGEL, 2020)。如果将中心半径增加到150公里,81个发电厂,其总容量为1,625兆瓦,根据美国环境保护局2018年的基准年数据(EPA, 2020),一个600兆瓦容量的生物质发电厂平均每年排放350万吨CO2Irati页岩达到的1.85亿吨CO2的理论容量将相当于75公里半径的发电厂500年的产量。或者应用一个简单的回归,考虑到该区域内工业园区的设施可再继续运行68年左右,并同时考虑到该区域的位置和基础设施,该CO2储层位置可提供比当前地区CO2排放量高出五倍的容量但对实际应用情况而言,BrennanBurruss2006年)在煤层与盐碱含水层或枯竭油层的对比研究中发现,在实施具体相关项目时,大面积的页岩CO2储层可能需要进行广泛的地面监测来确定其容量。

物理和化学捕集机制

为了最大限度地提高存储容量,CO2通常以超临界流体的形式注入,并根据地质情况通过不同的物理和化学捕集机制进行捕集。在页岩储层中,吸附捕集机制可以永久地储存CO2,而页岩本身可以作为一个不透水的屏障,可以防止CO2泄漏(Kang等人,2011Mohagheghian等人,2019)。此外,为了确保CO2长时间的封存,在Irati地层之上还有Serra Alta地层的页岩层,厚度超过70米,将作为一个低渗透性的密封层。

本研究假设CO2储层由一个独特的黑色页岩E组成。然而,考虑到石灰岩夹层的存在,未来的研究可能会将整个Irati地层视为一个具有多种捕集机制和注入条件的独特混合储层。但是这种进一步的详细研究,不在本研究的范围之内。此次研究的重点是对Irati地层建立三维地质模型,并对潜在CO2储层进行空间划分,并为随后的评估提供基础,相信这一点我们已经实现了。此次研究成果将成为后续研究Irati地层各分区的矿物特征的基础。

结论性观点

1. 巴西东南部的Paraná盆地符合国际上大部分的CO2储层区域要求包括地震活动频率低、无构造褶皱带、地层发育均匀且无复杂的横向变化,以及存在区域性盖层

2. 应用三维隐式建模方法建立了地层深度、厚度、构造、地下水保护距离的专模型,结果证明是令人满意的,而且模型生成迅速,解释。三维地质模型最终被综合用于确定CO2 储层的位置

3. Irati地层在三维空间中被局部细分为两个页岩岩层A/B/CF岩层)、两个灰岩岩层DG岩层)和两个黑色页岩岩层EH岩层)。黑色页岩岩层E被评估为二氧化碳的有利储存岩层

4. 根据理论容量计算表明, 4断块Irati地层富含有机的页岩岩层E可储存1.85Gt的二氧化碳。

5. 此次所得出的结果可为后续研究Irati地层各分区中的矿物特征和数值模拟提供基础。

补充资料

可视化3D模型的说明

Leapfrog Viewer中实现面的可视化(如图10):

1.  https://www.seequent.com/productssolutions/leapfrog-viewer/ 下载免费版本的软件并安装。

2. “Open Scene”,导航到“Irati Formation 3D Geological Model.lfview”

3. 通过点击左手边的显示/隐藏 " eye"图标,可以隐藏单个图层,不透明度可以通过滑块来改变。

引用的参考文献

表格

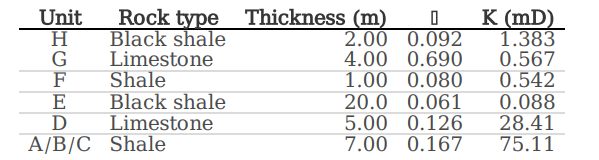

1. 2-TB-1-SP井中Irati地层各岩层的岩石类型、厚度、孔隙度和渗透率数据。

岩层序号

岩性

厚度(m

孔隙度(%

渗透率(mD

H

黑色页岩

2.00

9.2

1.383

G

灰岩

4.00

——

0.567

F

页岩

1.00

8.0

0.542

E

黑色页岩

20.0

6.1

0.088

D

灰岩

5.00

12.6

28.41

A/B/C

页岩

7.00

16.7

75.11

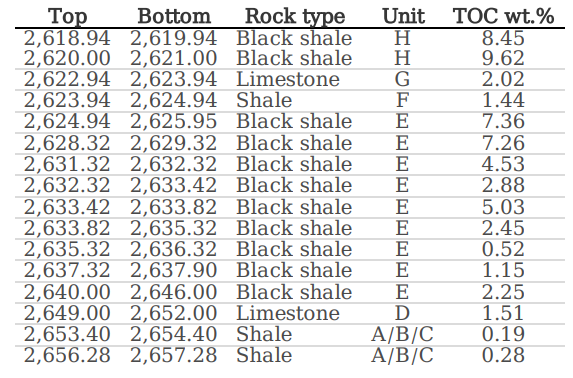

2. 2-TB1-SP井中Irati地层的总有机碳(TOC wt.%)数据,以及本研究的岩层划分。

顶深(m

底深(m

岩性

岩层序号

TOC%

2618.94

2619.94

黑色页岩

H

8.45

2620.00

2621.00

黑色页岩

H

9.62

2622.94

2623.94

灰岩

G

2.02

2623.94

2624.94

页岩

F

1.44

2624.94

2625.95

黑色页岩

E

7.36

2628.32

2629.32

黑色页岩

E

7.26

2631.32

2632.32

黑色页岩

E

4.53

2632.32

2633.42

黑色页岩

E

2.88

2633.42

2633.82

黑色页岩

E

5.03

2633.82

2635.32

黑色页岩

E

2.45

2635.32

2636.32

黑色页岩

E

0.52

2637.32

2637.90

黑色页岩

E

1.15

2640.00

2646.00

黑色页岩

E

2.25

2649.00

2652.00

灰岩

D

1.51

2653.40

2654.40

页岩

A/B/C

0.19

2656.28

2657.28

页岩

A/B/C

0.28

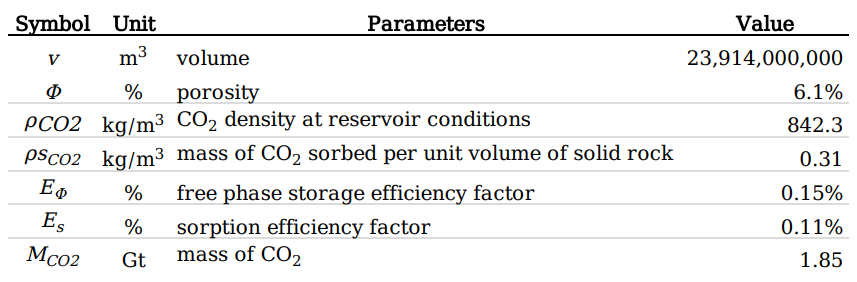

3. Irati地层黑页岩岩层E的二氧化碳理论

符号

单位

属性

数值

V

m3

体积

23914000000

Φ

%

孔隙度

6.1

ΡCO2

Kg/m3

储层条件下的CO2密度

842.3

ΡsCO2

Kg/m3

每单位体积岩石吸附的CO2质量

0.31

EΦ

%

自由相态下的有效存储系数

0.15

Es

%

有效吸附系数

0.11

Mco2

Gt

CO2质量

1.85

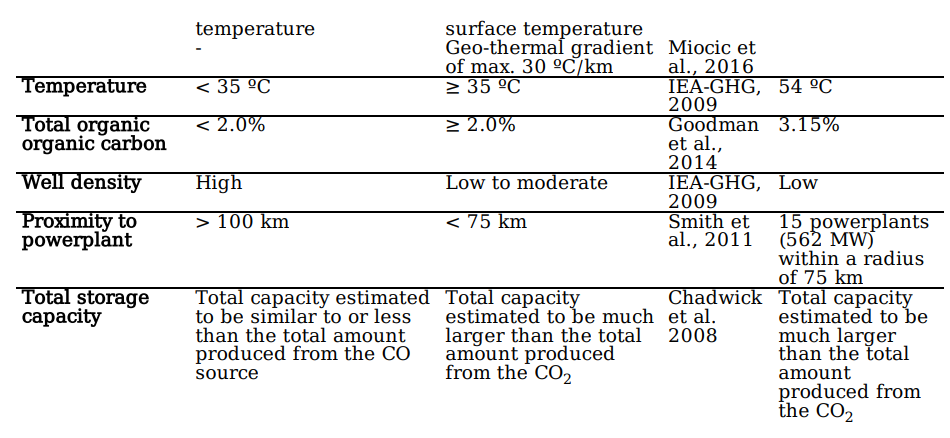

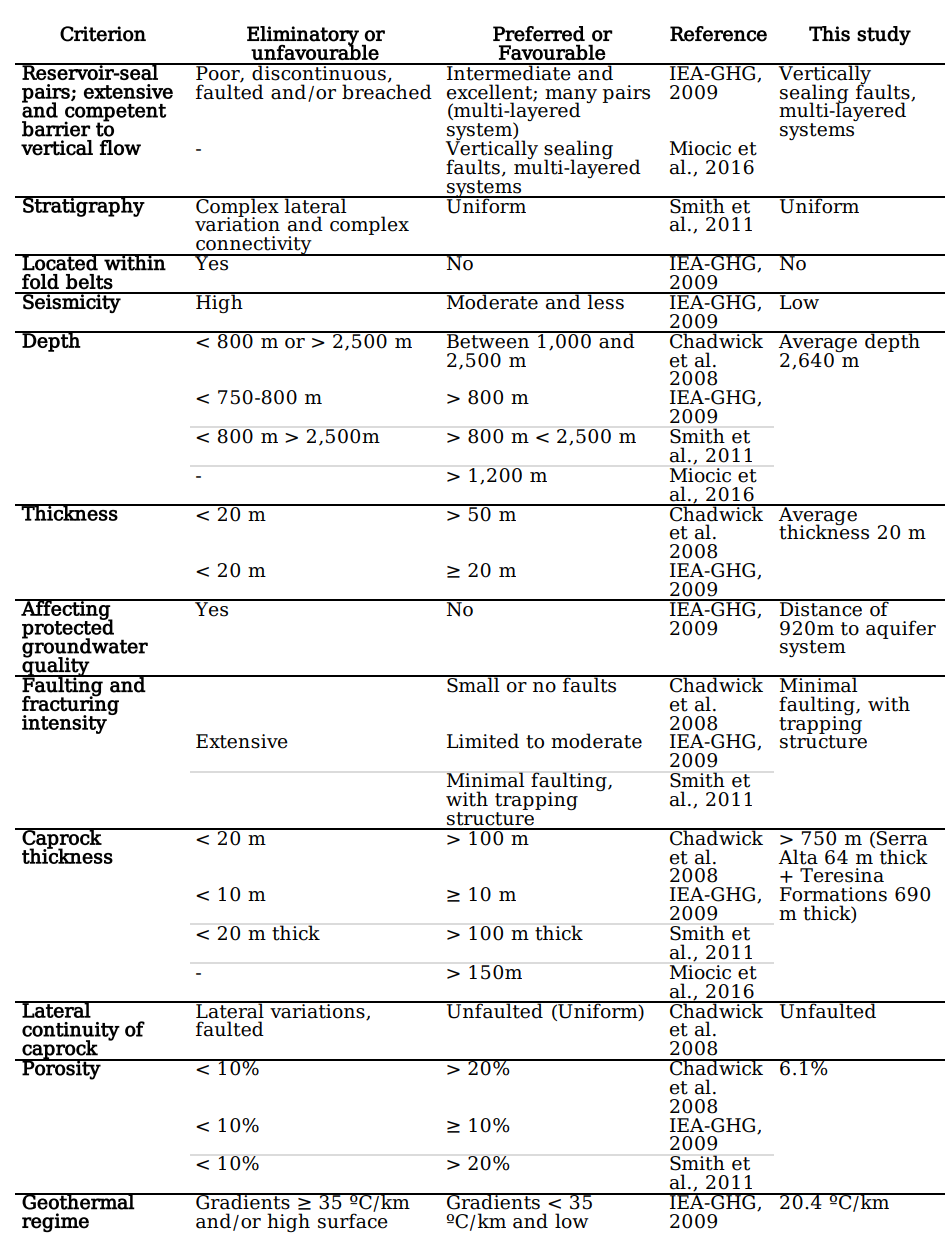

4. 二氧化碳地质储存的选址标准和研究结果

标准

不利因素

有利因素

参考标准

本次研究目的层

储层密闭性:广泛且致密,具有垂向渗流遮挡

不连续且疏散的岩层,发育断层,盖层不封闭

多层叠置的致密岩层,垂向封堵的断层

IEA-GHG,

2009

Miocic et

al., 2016

发育多层叠置的致密岩层以及垂向封堵的断层

地层发育情况

横向变化复杂

整一地层

Uniform Smith et

al., 2011

整一地层

是否位于褶皱带

IEA-GHG,

2009

地震发生频率

-

IEA-GHG,

2009

深度

小于800米或大于2500

1000米或1200米至2500米之间

Chadwick

et al.

2008

IEA-GHG,

2009

Miocic et

al., 2016

平均深度2640

厚度

小于20

20米至50米之间

Chadwick

et al.

2008

IEA-GHG,

2009

平均厚度20

是否受到地下水的影响

IEA-GHG,

2009

距离含水层920

断层和断裂强度

剧烈

小或无断裂,

局部断层

IEA-GHG,

2009

构造-地层圈闭伴生的局部断层

盖层厚度

小于20

大于100

Chadwick et al.2008

IEA-GHG, 2009

Smith et

al., 2011

Miocic et

al., 2016

大于750 (Serra

Alta地层64米 厚+ Teresina

地层690米厚)

盖层横向连续性

横向不连续或有断层

无断层

Chadwick et al.2008

无断层

孔隙度

小于10%

大于10%

Chadwick et al.2008

IEA-GHG, 2009

Smith et

al., 2011

6.1%

地温梯度

大于35/Km或更高

小于35/Km或更低

IEA-GHG, 2009

Miocic et

al., 2016

20.4/Km

地层温度

小于35

大于等于35

IEA-GHG,

2009

54

总有机碳含量(TOC

小于2.0%

大于2.0%

Goodman

et al.,

2014

3.15%

钻井密度

-适中

IEA-GHG,

 2009

与发电厂的距离

大于100Km

小于75Km

Smith et

al., 2011

方圆75Km内有15座发电厂

CO2总容纳量

预估总容量接近或小于CO2排放源产生的总量

预估总容量远远大于CO2排放源产生的总量

Chadwick et al.2008

理论计算容量远大于CO2排放源产生的总量



图表

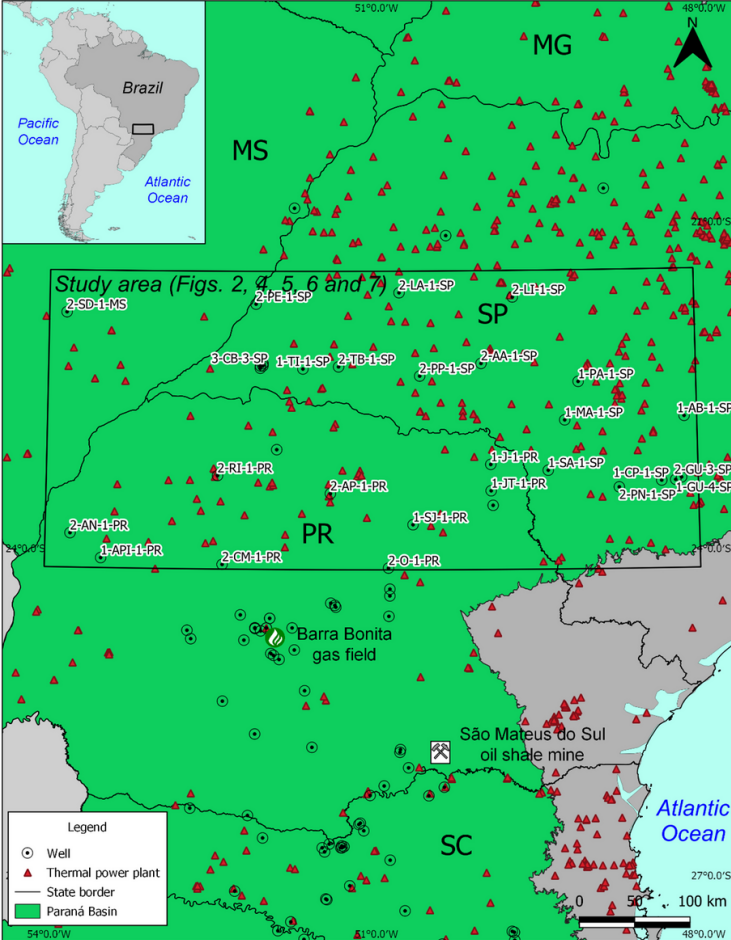

1

Paraná盆地中部的水井、热电厂和研究区的位置。电厂位置来自ANEEL-SIGEL2020)。MG = Minas Gerais, MS = Mato Grosso do Sul, PR =  Paraná, SC = Santa Catarina, SP = São Paulo


2

研究区的地质纲要图,包括局部构造Lopes等人,2004)和主要的区域构造(Zalán等人 1990)。图3示意地质剖面(A'-A")的位置。 1-Candido断层,2-Curitiba断层带,3-São Jerônimo断层,4-Santo Anastácio断层,5-Guapiara断层区,6-Mogi断层, 7 - São Sebastião断层, 8 - Jacutinga断层, 9 - Guaxupé断层, 10 - Araçatuba断层

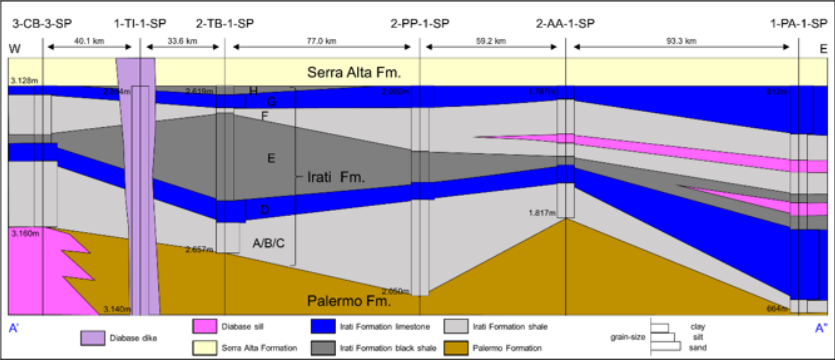

3

Irati地层的地质剖面示意图,局部细分为六个岩层A/B/C页岩岩层D灰岩岩层E黑色页岩岩层F页岩岩层G灰岩岩层H黑色页岩岩层

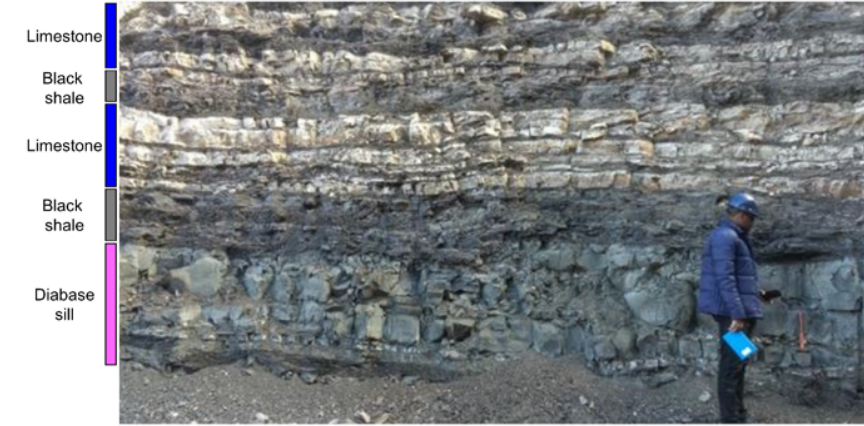

4

Paraná盆地西北部Elba采石场Irati地层的页岩和灰岩夹层。

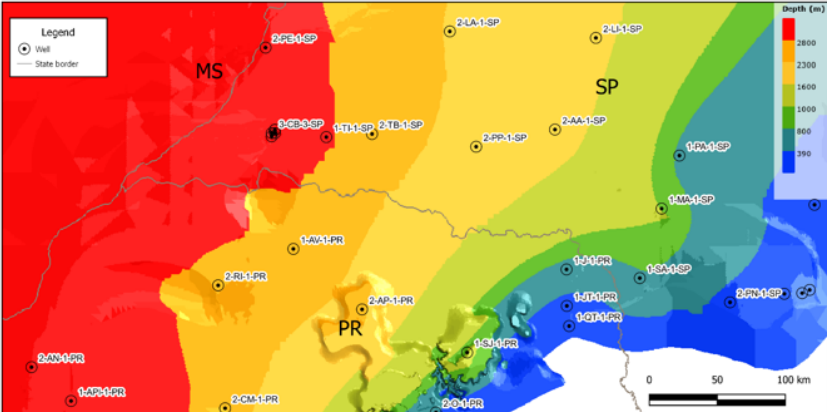

5

研究区内Irati地层深度模型的平面图。

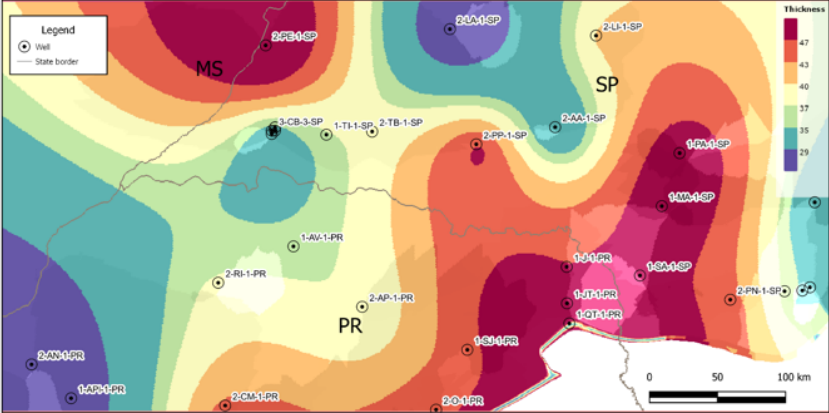

6

研究区内Irati地层厚度模型的平面图。

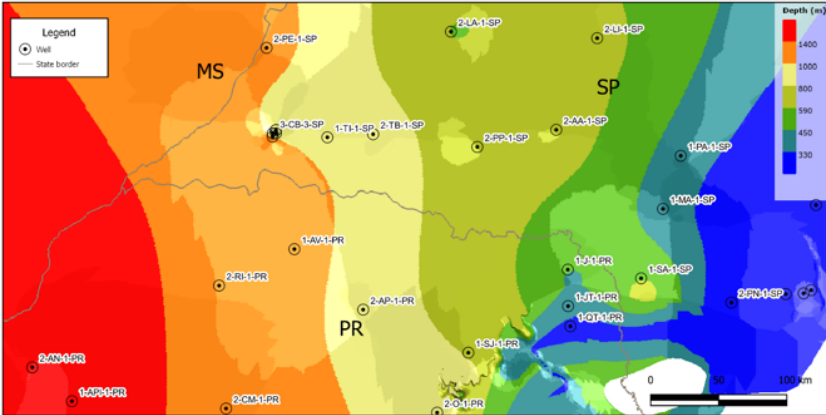

7

研究区Irati地层顶部到Guarani地层底部的距离模型的平面图。

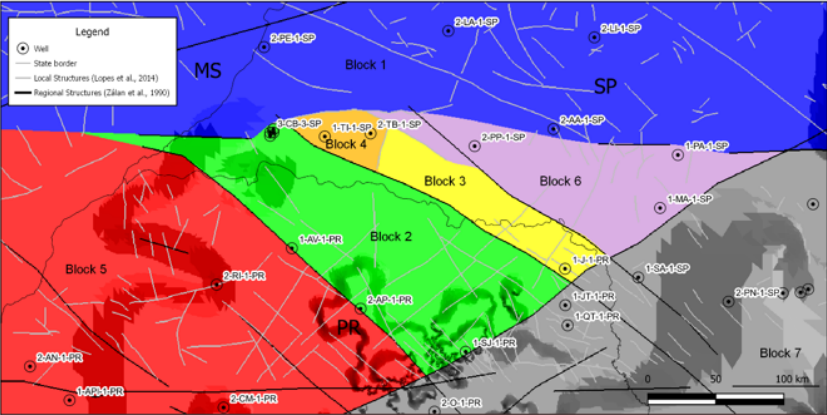

8

构造模型的平面图,显示了研究区的七个断块

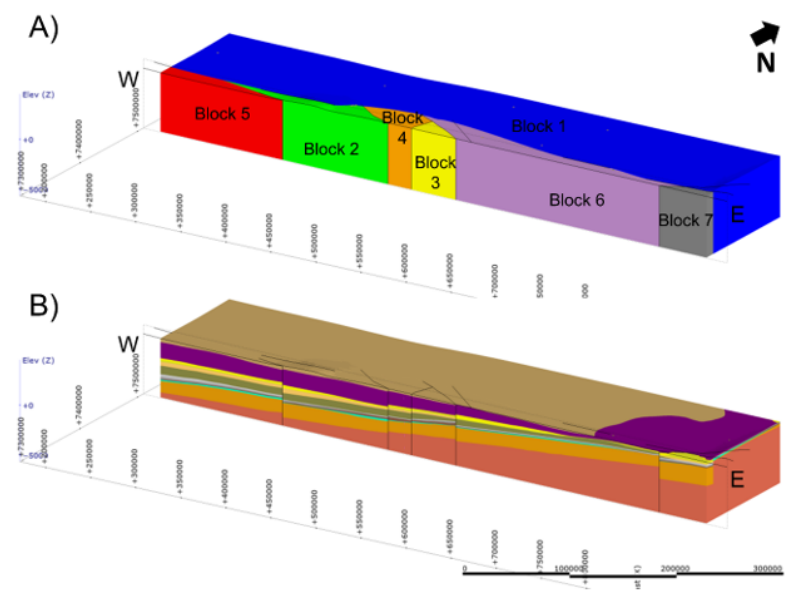

9

三维视图中的东西切面。A构造断块。B构造-模型。图例颜色与图2相同。

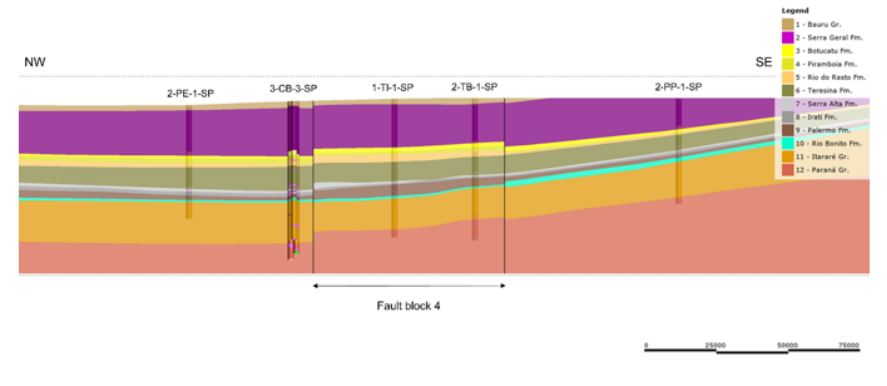

10

三维构造-地质模型的北西-南东向剖面图,突出了4号断块是一个构造高点。

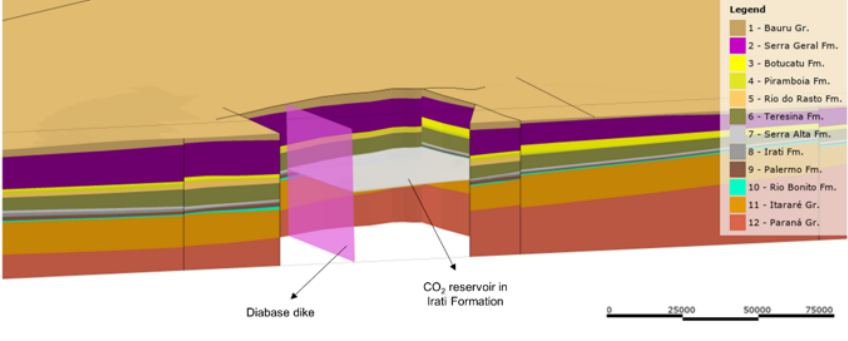

11

用于计算理论容量的二氧化碳封存位置的东西向三维视图。

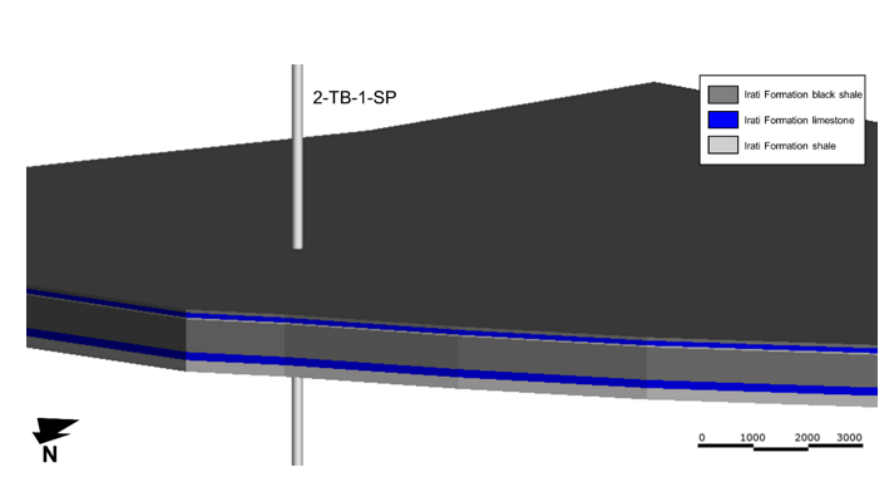

12

带有2-TB-1-SP井和岩层划分CO2储层局部地质模型的三维视图。根据图3
